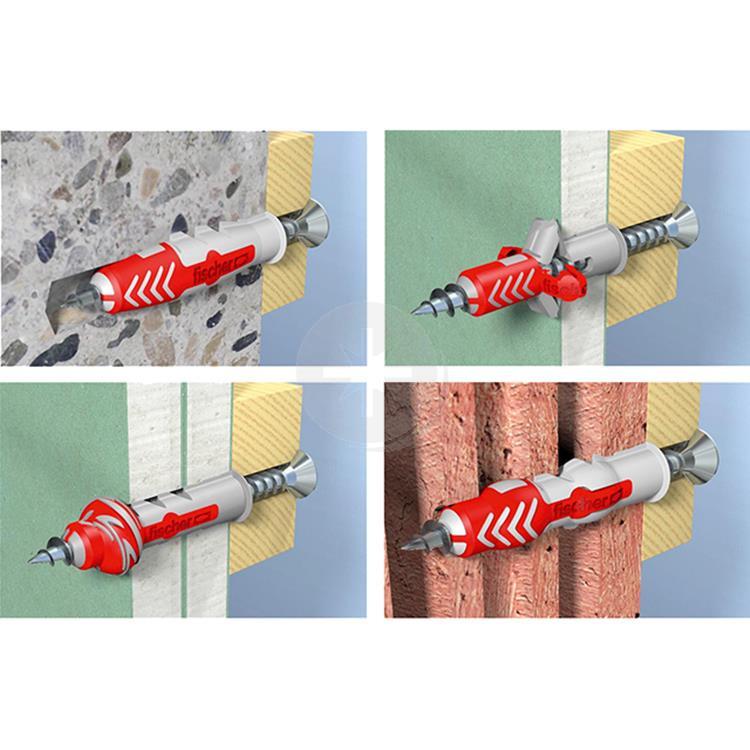

Konstrukcje – kołki – FISCHER Duopower 6×30 (100 szt.)
Szczegóły produktu
| Producent | |
|---|---|
| Waga | 0,085 kg |
| CN | 73181595 |
SH-5 DC
SH-5 DC to modułowy ogranicznik przepięć DC do ochrony łańcucha fotowoltaicznego. Zastosowano w nim ochronnik przepięciowy typu T1/T2 oraz przyłącze panelowe MC4 Stäubli. Obudowa o stopniu ochrony IP65, odporność na promieniowanie UV i gotowość do podłączenia ułatwiają zastosowanie modułu w instalacji.
Najważniejsze zalety SH-5 DC
- Ochronnik przepięciowy DC typu T1/T2 Phoenix/VAL-MS-T1/T21000DC-PV/2+V
- Stopień ochrony obudowy IP65 oraz odporność mechaniczna IK08
- Napięcie znamionowe izolacji 400 V AC i 1500 V DC
- Maksymalny prąd wyładowczy Imax wynoszący 40 kA oraz czas reakcji tA ≤ 25 ns
- Jedno wejście i jedno wyjście łańcucha PV oraz panelowe przyłącze MC4 Stäubli
- Odporność na promieniowanie UV, zakres temperatury pracy od −25°C do +60°C i 5-letni okres gwarancji
Dla kogo jest to dobry wybór?
SH-5 DC jest przeznaczony dla użytkowników instalacji fotowoltaicznych w gospodarstwach domowych i firmach, którzy potrzebują ochrony strony DC z wykorzystaniem ogranicznika przepięć T1/T2. Parametry IP65, przyłącze MC4 Stäubli oraz gotowość do podłączenia wspierają zastosowanie modułu w instalacjach z jednym łańcuchem PV.
| Parametr | Wartość |
|---|---|
| Informacje ogólne | |
| Konstrukcja | Modułowa |
| Stopień ochrony (IP) | IP65 |
| Okres gwarancji (lata) | 5 |
| Odporność na promieniowanie UV | Tak |
| Gotowość do podłączenia | Tak |
| Masa (kg) | 1,040 |
| Napięcie znamionowe AC (V) | 400 |
| Napięcie znamionowe DC (V) | 1500 |
| Oznakowanie zgodności | CE |
| Podstawowe parametry strony DC | |
| Liczba wejść łańcuchów PV (szt.) | 1 |
| Liczba wyjść łańcuchów PV (szt.) | 1 |
| Liczba ograniczników przepięć DC (szt.) | 1 |
| Typ ogranicznika przepięć DC | Phoenix T1/T2 |
| Typ złącza | Panel-mounted MC4 Stäubli |
| Parametry obudowy | |
| Model obudowy | PHS 4 T |
| Liczba pól (szt.) | 4 |
| Wymiary obudowy bez dławików i złączy MC4 — długość (mm) | 120,00 |
| Wymiary obudowy bez dławików i złączy MC4 — szerokość (mm) | 128,00 |
| Wymiary obudowy bez dławików i złączy MC4 — wysokość (mm) | 201,00 |
| Zgodność z normami | EN 60670-1, EN 62208 |
| Stopień ochrony obudowy (IP) | IP65 |
| Klasa ochronności | II |
| Znamionowe napięcie izolacji Ui (V) | 400 V AC, 1500 V DC |
| Temperatura próby rozżarzonego drutu (°C) | 650°C |
| Odporność na uderzenia (IK) | IK08 |
| Odporność na promieniowanie UV | Tak |
| Materiał obudowy | Halogen-free, Recyclable plastic |
| Temperatura pracy (°C) | -25°C – +60°C |
| Ochronnik przepięciowy DC (SPD) | |
| Parametry urządzenia | |
| Producent / model | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Klasa ochrony przepięciowej | T1 / T2 |
| Napięcie jałowe UOCSTC (V DC) | ≤ 975 V DC |
| Maksymalny prąd wyładowczy Imax (kA, 8/20 µs) | 40 kA |
| Czas odpowiedzi tA (ns) | ≤ 25 ns |
| Ładunek podczas próby prądem piorunowym (As, 10/350 µs) | 2,5 As |
| Energia właściwa prądu udarowego (kJ/Ω, 10/350 µs) | 6,25 kJ/Ω |
| Szczytowa wartość prądu udarowego Iimp (kA, 10/350 µs) | 5 kA |
| Całkowity prąd wyładowczy Itotal (kA, 8/20 µs) | 40 kA |
| Całkowity prąd wyładowczy Itotal (kA, 10/350 µs) | 5 kA |
| Rezystancja izolacji Riso (GΩ) | > 5 GΩ (at 500 V DC) |
| Znamionowy prąd wyładowczy In (kA, 8/20 µs) | 15 kA |
| Znamionowy prąd obciążenia IL (A) | 80 A |
| Ciągły prąd pracy ICPV (µA) | < 20 µA |
| Maksymalne napięcie ciągłe UCPV (V DC) | 1170 V DC |
| Odporność zwarciowa ISCPV (A) | 2000 A |
| Napięcie resztkowe Ures przy In (kV) | ≤ 3,5 kV (at In) |
| Napięcie resztkowe Ures przy 5 kA (kV) | ≤ 2,9 kV (at 5 kA) |
| Napięcie resztkowe Ures przy 10 kA (kV) | ≤ 3,2 kV (at 10 kA) |
| Napięcie resztkowe Ures przy 20 kA (kV) | ≤ 3,7 kV (at 20 kA) |
| Napięcie resztkowe Ures przy 30 kA (kV) | ≤ 4,1 kV (at 30 kA) |
| Napięcie resztkowe Ures przy 40 kA (kV) | ≤ 4,6 kV (at 40 kA) |
| Prąd przewodu ochronnego IPE DC (µA) | ≤ 20 µA DC |
| Prąd przewodu ochronnego IPE AC (µA) | ≤ 350 µA AC |
| Poziom ochrony Up (kV) | ≤ 3,5 kV |
| Pobór mocy w trybie czuwania PC (mVA) | ≤ 25 mVA |
| Konfiguracja połączeń | Y configuration |
Fischer to renomowany producent akcesoriów montażowych, specjalizujący się w produkcji kołków, wkrętów i kotew. Firma stawia na innowacyjność i rygorystyczne standardy kontroli jakości, co przekłada się na niezawodność i trwałość jej produktów. W procesie produkcji wykorzystywane są nowoczesne technologie oraz ekologiczne rozwiązania, dzięki czemu produkty Fischer idealnie sprawdzają się w wymagających warunkach montażowych. W naszej ofercie posiadamy wyłącznie kołki Fischer, które cieszą się uznaniem zarówno wśród profesjonalistów, jak i amatorów, gwarantując pewne i trwałe połączenia w różnorodnych zastosowaniach.
